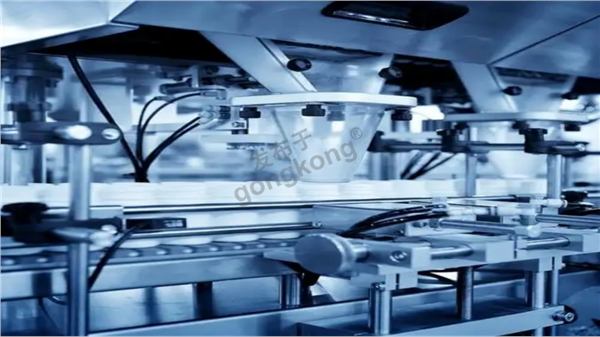

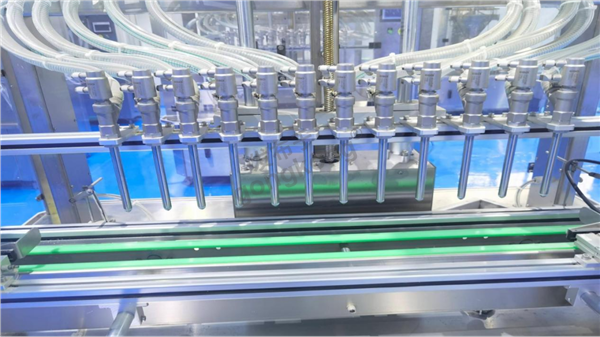

“工业4.0”的今天，智能化生产线是提升药品质量与生产效率的核心。然而，在一条为某知名药厂设计的瓶装液体药剂灌装生产线上，我们却遭遇了典型的“自动化信息孤岛”难题。

  该生产线核心控制管理系统采用稳定性很高的西门子S7-1500系列PLC，其标准工业以太网协议为PROFINET。而产线上负责精准执行灌装、封盖等工序的多台三菱伺服驱动器及远程I/O模块，则遵循日系设备普遍的使用的CCLINK现场总线协议。这就形成了一个尴尬的局面：作为“大脑”的西门子PLC与作为“手脚”的三菱设备之间，存在着深刻的“语言障碍”。

  1. 通信壁垒：两大主流协议无法直接对话，生产线无法集成控制，信息流中断。

  2. 整合成本高：若强行更换所有三菱设备以统一协议，不仅采购成本巨大，且会延误工期，影响生产。

  3. 运维复杂：被迫采用额外的工控机或第三方软件进行数据中转，系统架构臃肿，稳定性与实时性差，不利于GMP（药品生产质量管理规范）要求的合规性与数据完整性。

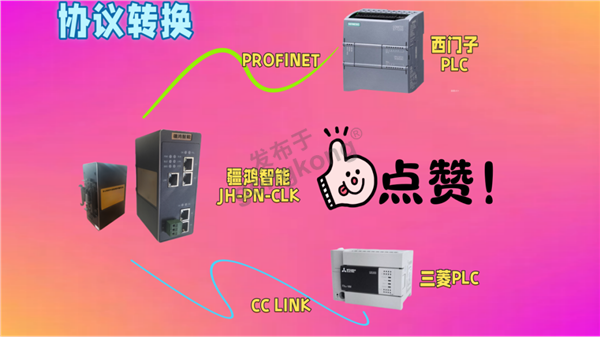

  面对这一僵局，我们引入了关键性“桥梁”——JH-PN-CLK协议转换网关。该网关如同一位精通双语的资深翻译官，其设计精髓在于：一端作为PROFINET从站，无缝接入西门子PLC的主站系统；另一端作为CCLINK从站，高效连接三菱的CCLINK主站网络。通过这一硬件网关，实现了两种异构网络在数据链路层的透明转换，无需更改现有PLC程序架构与设备配置，便能让“大脑”的指令精准下达至“手脚”，并实时回收“手脚”的反馈数据。

  实施过程清晰而高效。首先，在西门子TIA Portal软件中，将JH-PN-CLK网关的GSDML文件导入硬件目录，并将其作为一个标准的PROFINET设备组态到S7-1500PLC的网络上，分配好输入/输出数据区。随后，在三菱的CCLINK主站配置软件中，对该网关的CCLINK端进行参数设置，定义好其站号与通信数据。

  其核心原理在于网关内部的智能映射。JH-PN-CLK网关内部建立了双向的数据缓冲区。当西门子PLC向其PROFINET输出区写入控制命令（如启动、速度设定）时，网关会实时将这一些数据“翻译”并打包成CCLINK协议帧，发送给三菱的伺服驱动器。反之，三菱设备返回的状态信息（如当前位置、报警代码）则被网关从CCLINK输入区读取，并转换为PROFINET数据，供西门子PLC读取。整一个完整的过程在毫秒级内完成，确保了控制的实时性与精确性，完美满足了灌装工艺对时序的严苛要求。

  实施前：系统割裂，调试困难，响应迟缓，数据追溯链条不完整，存在合规风险。

  无缝集成：西门子PLC可直接、实时地控制所有三菱设备，生产线真正的完成一体化智能控制。

  成本最优：以极低的网关成本，替代了昂贵的设备更换或复杂的系统重构方案，投资回报率显著。

  效能提升：灌装精度与生产效率提升约15%，因通信问题导致的停机时间基本归零。

  合规与追溯：所有设备数据均可统一采集并上传至MES系统，形成了完整、可靠的数据追溯链，有力支持了GMP认证。

  JH-PN-CLK网关的成功应用，其意义远超单一项目。在制造业中，多品牌、多协议设备共存是常态，尤其在食品、饮料、汽车零部件等同样注重流程与质量的行业，此方案提供了标准化的破局思路。展望未来，随只能制造和柔性生产的深入，此类协议转换网关将成为工厂底层设备相互连通的“标准件”，为构建数字化车间、实现工业互联网的泛在连接奠定坚实的底层基础。

  本次创新实践的精髓，在于我们跳出了“非此即彼”的设备选型思维定式，转而采用“兼容并蓄”的智能融合策略。JH-PN-CLK网关不仅是协议的转换器，更是价值的放大器。它以一种极具性价比且高效可靠的方式，打通了信息经脉，激活了现有资产潜能，为药厂乃至更广泛的流程工业进行智能化升级，提供了一条风险更低、落地更快的创新路径，充足表现了集成创新在解决工业现场实际问题中的巨大威力。
